振動球磨機
產品概述

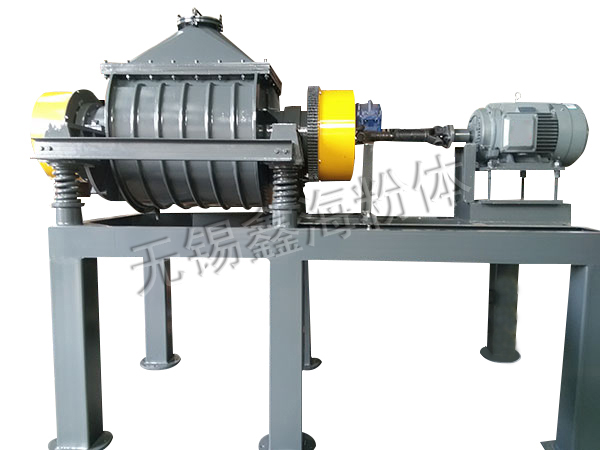

振動磨機是新型高效制粉設備，該機是利用圓筒的高頻振動，使筒體中的研磨介質依靠慣性力沖擊物料，磨介通常為Φ16-Φ36mm的圓鋼，鋼棒經過滲碳和淬火處理，硬度達到HRC55以上。入料粒度＞15mm時取較大直徑，入料粒度＜15mm時取較小直徑，并采用兩種以上規格鋼棒（鋼球）搭配使用。工作時，電動機通過撓性連軸器和萬向連軸器帶動帶有偏心重錘的激振器的軸旋轉，使筒體產生振動，筒內的磨介和物料在筒內翻轉、沖擊，使物料在短時間內得到粉碎。
結構型式
1、按筒體個數有：?jiǎn)瓮材ァ㈦p筒磨、三筒磨。其中雙筒磨應用廣泛。
2、按磨介種類有：振動棒磨機、振動球磨機。
3、按進出型式有：?jiǎn)芜M(jìn)單出、雙進雙出、雙進四出個多型式。
4、按結構布置有：立式、臥式。
用途
該機型中小型非易爆材料粉磨設備，主要用于冶金、礦山、建材、化工、耐火材料、磨料、石墨、玻璃、陶瓷等行業的細粉和超細粉加工。特別在化工染料、特種陶瓷、粉磨冶金和高級耐火材料等產品生產中作原料的超細加工方面應用廣泛，近幾年，該系列振動磨機稱為金屬鎂行業粉磨煅白的合適粉磨設備。
主要技術參數
|
項目 |
ZM-100 |
ZM-200 |
ZM-400 |
ZM-600 |
ZM-800 |
ZM-1000 |
ZM-1200 |
|
粉磨方式 |
干法、濕法、開路、閉路 |
|
入料粒度mm |
≤15 |
≤20 |
≤25 |
|
出料粒度mm |
0.3-0.074 |
|
筒體容積L |
100 |
200 |
400 |
600 |
800 |
1000 |
1200 |
|
生產能力T/H |
0.1-1.5 |
0.2-3 |
0.3-5 |
0.3-7 |
1-10 |
1-13 |
1.2-16 |
|
振幅mm |
9-14 |
9-14 |
8-11 |
8-11 |
7-9 |
7-9 |
7-9 |
|
電機功率KW |
17-22 |
22-37 |
37-45 |
37-55 |
55-75 |
55-75 |
75-90 |
|
振動頻率HZ |
16.2 |
16.3 |
16.3 |
16.3 |
16.5 |
16.6 |
16.7 |
|
整機重量T |
≈2.5 |
≈4.0 |
≈6.6 |
≈8.0 |
≈11.5 |
≈13.8 |
≈16.3 |
